Une grille de défense, un escalier, un portail ou encore une clôture avec des barreaux doit toujours avoir les mêmes espacements entre les barreaux ou les poteaux.
La norme dit :
- Espacement entre poteaux 1500 mm max.
- Espacement entre barreaux 110 mm max.
Cet utilitaire va calculer pour vous tout ce que vous avez besoin pour le calcul et le traçage des barreaux afin d’avoir un calpinage idéal.

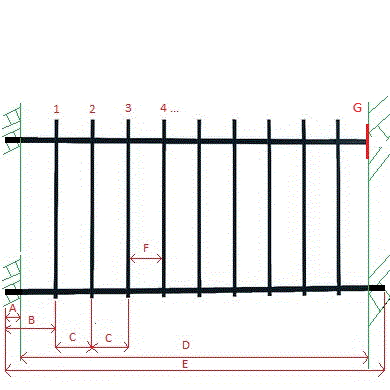

Explication du tableau
Côte entre tableau = Distance entre les murs ou poteaux en mm
Largeur Barreau = section du barreau en mm
Type de fixation = 3 choix via les options :
- P suivi d’un nombre = platine et son épaisseur
- S suivi d’un nombre = scellement avec sa longueur dans le mur
- Non = calpinage simple (par défaut)
Nombre d’intervalles = Nombre d’espaces (1 barreau = 2 intervalles)
Côte entre-axe = Distance à l’axe entre 2 barreaux
Côte de passage = Distance intérieur entre 2 barreaux
Option barreau =
- -1 = Résultat de la formule – 1 barreau
- +1 = Résultat de la formule + 1 barreau (idéal pour changer le nombre de barreaux en pair/impair)
- non = ne pas toucher à la formule (par défaut)
Les 10 derniers calculs de barreaudages réussi sur un total de 1750
| Côte entre tableau | Largeur Barreau | Type de fixation | Nombre d’intervalles | Côte entre-axe | Côte de passage | Option barreau |
|---|---|---|---|---|---|---|
| 1540 | 14 | Non | 13 | 119.54 | 105.54 | Non |
| 972 | 70 | Non | 6 | 173.67 | 103.67 | Non |
| 1374 | 16 | Non | 12 | 115.83 | 99.83 | Non |
| 1274 | 16 | Non | 11 | 117.27 | 101.27 | Non |
| 1174 | 16 | Non | 10 | 119.00 | 103.00 | Non |
| 1280 | 70 | Non | 8 | 168.75 | 98.75 | Non |
| 1773 | 75 | Non | 10 | 184.80 | 109.80 | Non |
| 930 | 70 | Non | 6 | 166.67 | 96.67 | Non |
| 517 | 7 | Non | 5 | 104.80 | 97.80 | Non |
| 1240 | 14 | Non | 10 | 125.40 | 111.40 | -1 |
Fabien
Pour ceux qui veulent connaitre la formule :
(côte entre tableau + largeur du barreau) / (110+ largeur du barreau) = nombre d’intervalles que l’on arrondi au supérieur.
(côte entre tableau + largeur du barreau) / nombre d’intervalles = côte entre axe
côte entre axe – largeur du barreau = côte de passage (entre barreau)
Nombre de barreaux = nombre d’intervalles-1
Le serrurier / métallier connait cette formule par cœur !
Cette formule est apprise durant la première année du CAP/BEP de serrurier/métallier ou menuisier.
Cette utilitaire me sert et vous servira à gagner du temps pour ne plus avoir à faire d’addition à la calculette !
Modifications apportées à cette page:
07/03/2024
- Vidéo explicative
- Ajout d’un bouton impression qui imprime que le necessaire sur 3 pages (Vous imprimez la page interessante pour vous).
05/03/2024:
- Correction d’un bug qui affichait un intervalle en trop si le nombre d’intervalles était un entier.
- Traçage des barreaux sans les traits d’axes, peut être un gain de temps au final pour ceux qui n’ont pas besoin de percer ?
29/02/2024 :
- Modification du code source, merci de signaler les bugs en commentaire !
- Ajout d’un captcha.
- Possibilité de prévoir des platines de fixation sur la grille, le traçage tient compte de l’épaisseur à déduire.
- Possibilité d’ajouter un barreau pour s’adapter à un motif pair/impair
- Mise en page (couleur) du tableau de résultats
26/08/2021 :
- Possibilité de rappeler ses résultats en cliquant sur la Côte entre tableau
11/04/2021 :
- Mise en page
04/04/2021 :
- Ajout de la possibilité de mettre un barreau en moins juste pour information.
